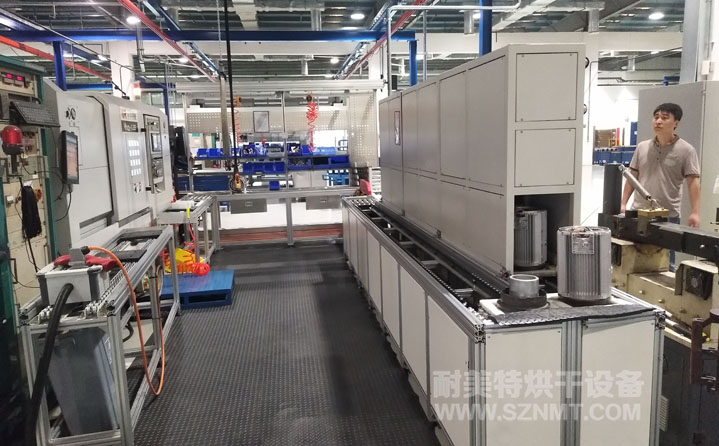

一、自動烘干線,電機熱套及冷卻線體
1、電源：三相五線制，380V，50HZ；
2、總功率：5KW；
3、設備組成：冷卻線體、翻轉線體、組裝線體、檢查線體。
4、外形尺寸（約）：總長4920*高1295*寬780mm；
5、設備外形：設備線體采用鋁型材制作，外殼采用2.0mm冷板制作，高溫靜電噴塑處理，內腐蝕、防生銹；
6、設備結構：分為左側動力輸送線、右側冷卻動力輸送線、前端萬向滑動平臺、后端萬向滑動平臺；
7、左側動力輸送線：采用不銹鋼鏈條沖孔板輸送帶，銷軸兩端加墊片焊接固定，配6分雙節距大滾珠鏈條；主體采用40*40、40*80鋁型材制作；傳動電機采用0.75KW的SEW減速電機；
8、前、后端外向滑動平臺：主體采用40*40、40*80鋁型材制作，平臺上安裝萬向牛眼軸承；

二、自動烘干線,電機熱套及冷卻線組裝線體
1、外形尺寸（約）：總長2910*高2200*寬760mm；
2、設備外形：設備線體采用鋁型材制作，外殼采用2.0mm冷板制作，高溫靜電噴塑處理，內腐蝕、防生銹；
3、設備結構：分為前傾斜滑動線體和后水平線體；前傾斜輸送線體：采用40*40、40*80鋁型材制作，輸送采用Φ32滾輪無動力流利條制作，成1°傾斜；后水平輸送線體：采用40*40、40*80鋁型材制作，輸送采用Φ32滾輪無動力流利條制作。
三、自動烘干線,電機熱套及冷卻線翻轉線體
1、外形尺寸（約）：總長1050*高850*寬400mm；
2、技術要求：翻轉線體：采用40*40和40*80的加厚型方管焊接制作，翻轉臺成L型上面安裝無動力
托輥，轉動電機采用200W的SEW減速電機。
四、自動烘干線,電機熱套及冷卻線功能
1、溫度傳感器：歐姆龍標準型，K型熱電偶；
2、其它：控制電器均采用施耐德和歐姆龍品牌；
3、保護功能：漏電保護、馬達熱過載保護、超溫?cái)嚯妶缶鲃赢惓缶?；機頭機尾各設急停開關。
4、聲光報警：裝有三色燈塔：綠色代表運行狀態、黃色代表侍機模式，紅色代表報警/故障；
